8通道车载PCIE视频注入卡方案

基于 Xilinx ZYNQ Ultrascale+ MPSoC系列 FPGA 芯片设计,应用于注入式图像仿真、车载视频播放、硬件在环 HIL 仿真等自动驾驶领域

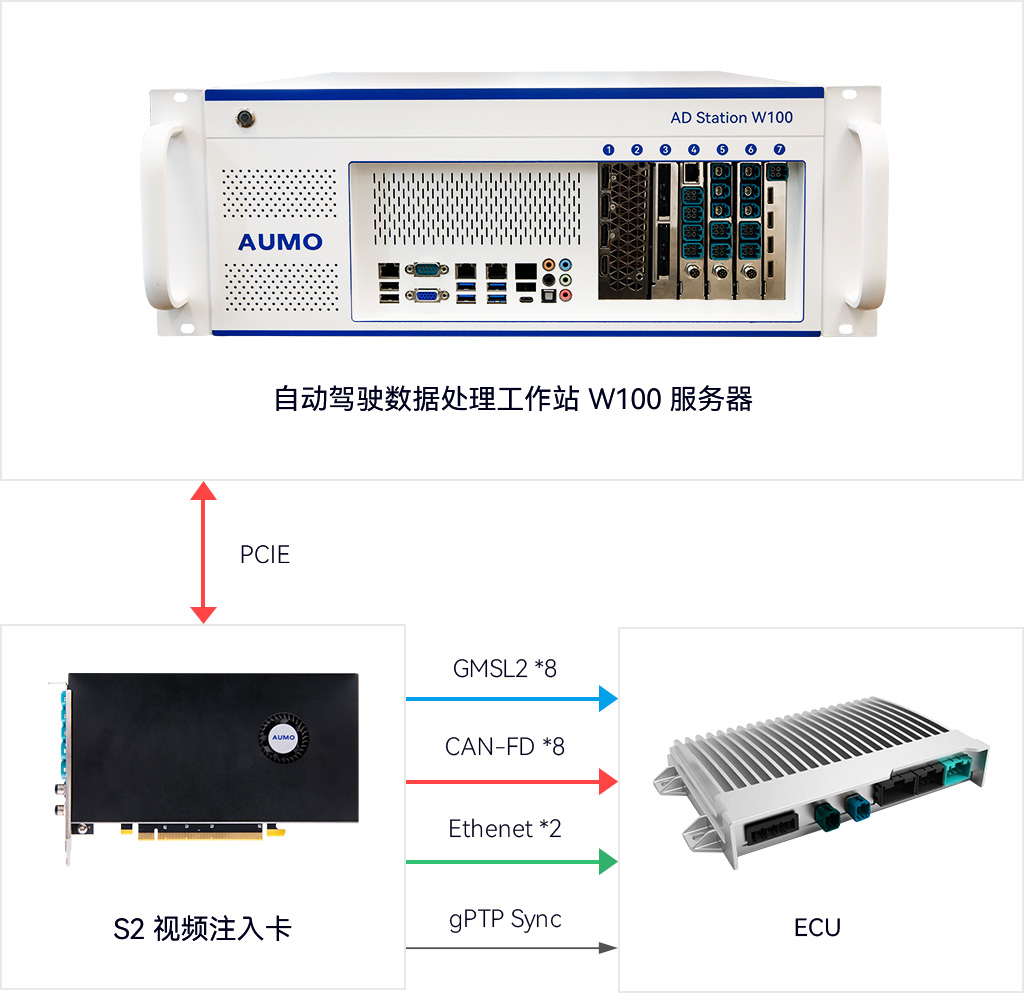

应用方式

AD Station W100 是自动驾驶车辆采集计算、硬件在环仿真测试 HIL 的研发平台
可搭配基于 Xilinx FPGA Zynq UltraScale+ MPSoC 系列 16 通道车载摄像头 GMSL 采集卡 A16 、8 通道车载视频注入卡 S2、4 通道车载视频注入卡 S1





关键参数

串行器

MAX9295A

对应解串器

支持 MAX96712 / MAX9296A 等

CAN

3 个 CAN / CAN-FD 接口

通道数

8 通道视频输出

视频格式

YUV422、RAW12

PCIE

PCI Express Gen 3 x16

输出分辨率

最多支持 8 通道 4096×2160@30fps 输出

外部触发

支持外部触发同步

车载以太网

3 个 1000M Base-T1 接口,支持 PTP 授时时间戳,精度小于 1ms

线缆长度

GMSL1 模式下可达 40 米(3Gbps)
GMSL2 模式下可达 20 米(6Gbps)

升级

支持 PC 端固件升级

操作系统

Linux / Window

I/0 接口

TTL 触发,GPS

FAKRA

4 合 1 Amphenal Z code min-Fakra

工作温度

-40℃~70℃

存储温度

-40℃~85℃

工作湿度

10%~90%

存储湿度

0~90%

供电

PCIE 供电 / 12V 供电

重量

400g

尺寸

长宽:111.15 * 189.99(mm)

MTBF

5 年


接口说明

对外接口在挡板处共引出 3 个 1000BASE-T1 接口,2 个 4 合 1 Amphenal min-Fakra 接口(8 路视频输出)以 及 1 个 M8 航空插座(含 3 路 CAN/CAN_FD 接口)



航空插座接口定义

采用 M8 8pin 的航空插座(公座),用于 CAN/CAN-FD 总线通信和 GPS PPS 触发

PIN 脚

信号名
方向
说明

1

CAN1_H

双向

CAN_H 信号线

2

CAN1_L

双向

CAN_L 信号线

3

CAN2_H

双向

CAN_H 信号线

4

CAN2_L

双向

CAN_L 信号线

5

CAN3_H

双向

CAN_H 信号线

6

CAN3_L

双向

CAN_L 信号线

7

GPS_PPS

输入

GPS PPS 信号

8

GND

-

参考地




Fakra 接口定义

使用 4 合 1 安费诺 Z Code Fakra 车规同轴连接器

PIN 脚

信号名
方向
说明

0

GMSL_0

输出

视频数据输出

1

GMSL_1

输出

视频数据输出

2

GMSL_2

输出

视频数据输出

3

GMSL_3

输出

视频数据输出




功耗测试

静态功耗

9.46W

动态功耗

22.15W


典型案例

自动驾驶车辆采集计算平台方案



尺寸结构



应用领域

注入式图像仿真

用于无人驾驶系统视频仿真



车载视频播放系统

用于数据采集车辆的视频回放


硬件在环HIL仿真

用于ADAS、自动驾驶测试系统在环HIL仿真
