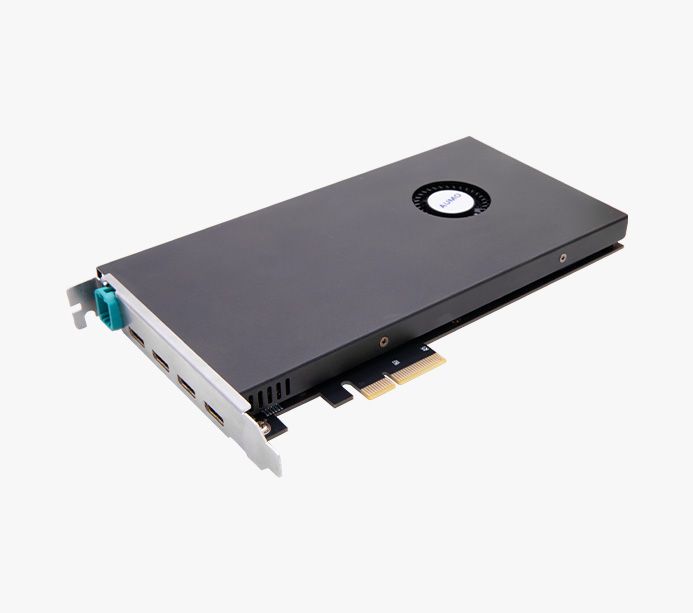

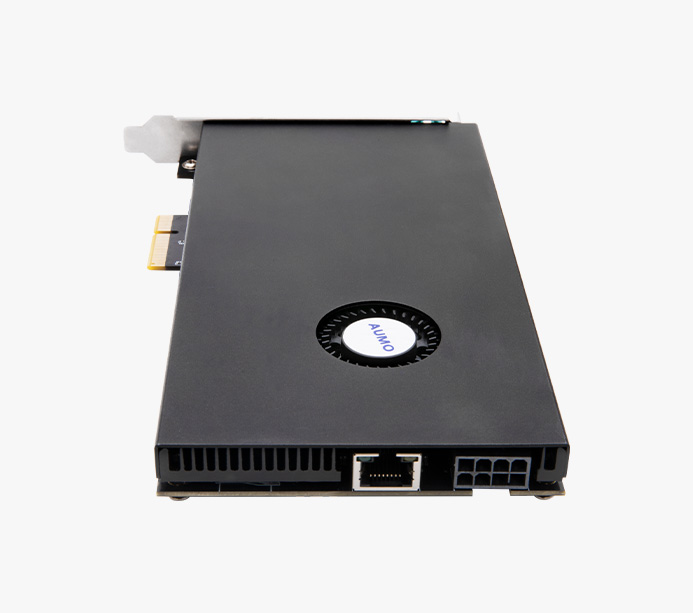

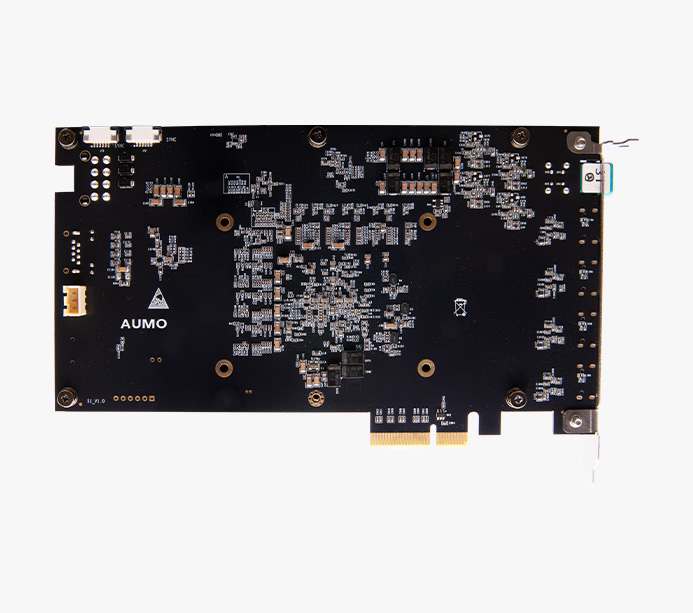

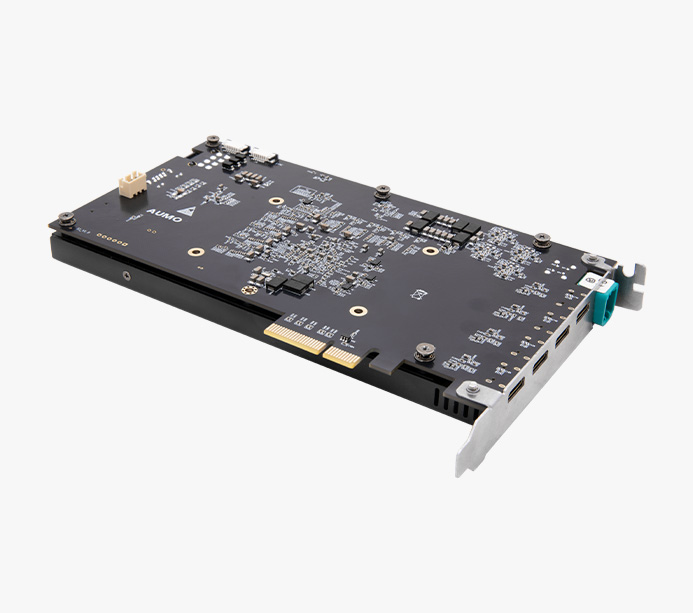

AUMO 4 通道 PCIE 车载视频注入卡

  • 产品型号

    S1
  • 温度等级

    -40℃ ~ 70℃
  • 产地

    上海

产品推荐

  • ·自主研发设计

    针对自动驾驶行业算法验证优化提供的解决方案

  • ·4通道视频注入

    支持4 通道HDMI 视频信号输入

  • ·PCIE 3.0 总线

    PCIE 3.0 X4

  • ·操作系统支持

    Linux / Window

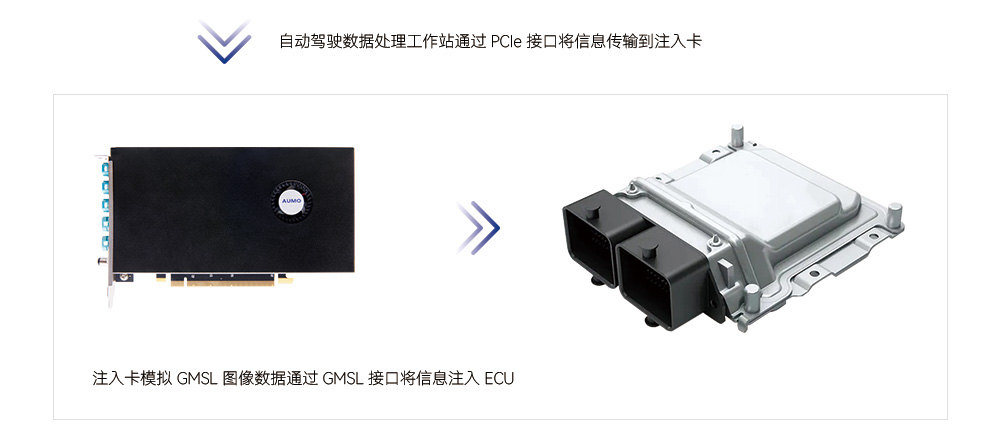

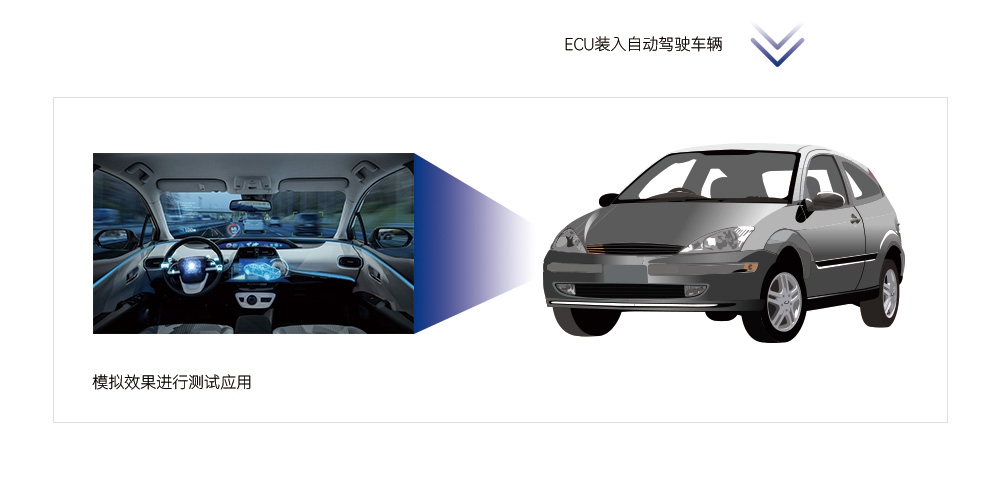

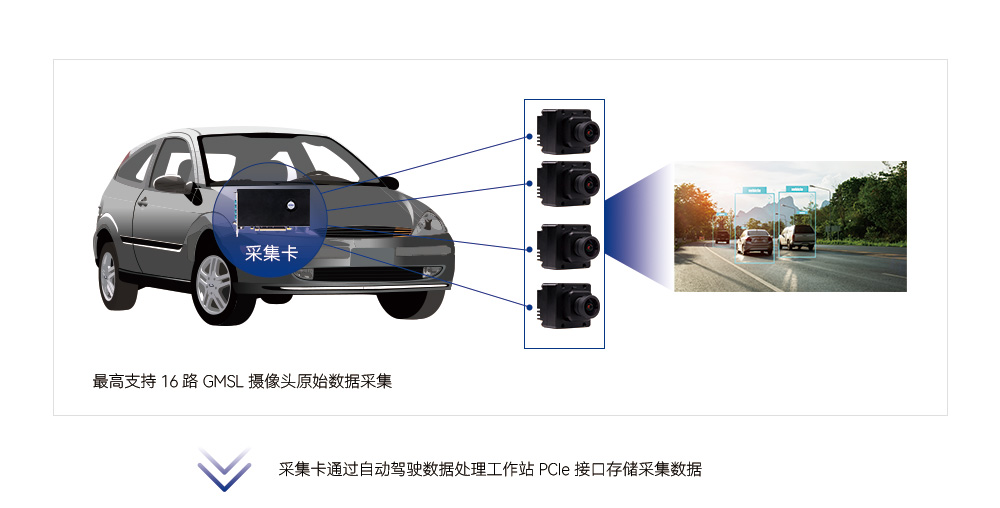

应用方式

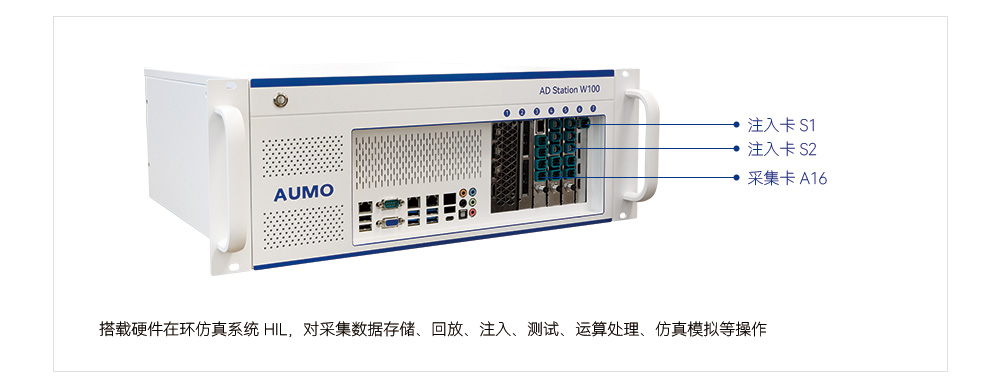

AD Station W100 是自动驾驶车辆采集计算、硬件在环仿真测试 HIL 的研发平台
可搭配基于 Xilinx FPGA Zynq UltraScale+ MPSoC 系列 16 通道车载摄像头 GMSL 采集卡 A16 、8 通道车载视频注入卡 S2、4 通道车载视频注入卡 S1





关键参数

串行器

MAX9295A

对应解串器

支持 MAX96712 / MAX9296A 等

GMSL 输出

支持4096×2160@30fps 输出

GMSL通道数

4通道GMSL视频输出

视频格式

YUV422、RAW12

PCIE

PCI Express Gen 3 x4

HDMI输入

支持4096×2160@30fps输入

HDMI通道数

4通道HDMI视频输入

以太网

支持PTP授时时间戳,精度小于1m

线缆长度

GMSL1 模式下可达 40 米(3Gbps)
GMSL2 模式下可达 20 米(6Gbps)

升级

支持 PC 端固件升级

操作系统

Linux / Window

HMDI接口

Mini HDMI接口

FAKRA

4 合 1 Amphenal Z code min-Fakra

工作温度

-40℃~70℃

存储温度

-40℃~85℃

工作湿度

10%~90%

存储湿度

0~90%

供电

PCIE 供电 / 12V 供电

重量

400g

尺寸

长宽:111.15 * 189.99(mm)

MTBF

5 年


接口说明

对外接口在挡板处共引出4个mini HDMI输入接口,1个4合1 Amphenal min-Fakra接口(4路视频输出)。

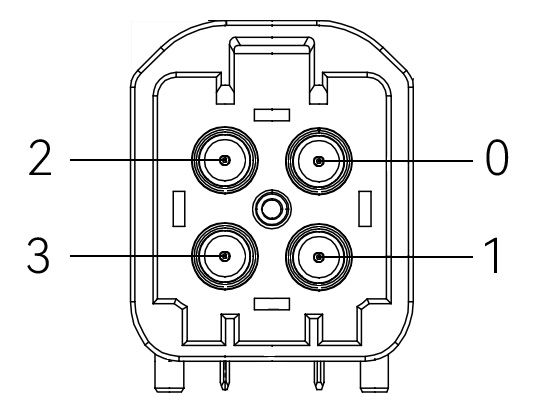

Fakra 接口定义

使用 4 合 1 安费诺 Z Code Fakra 车规同轴连接器

PIN 脚

信号名
方向
说明

A

GMSL_A

输出

视频数据输出

B

GMSL_B

输出

视频数据输出

C

GMSL_C

输出

视频数据输出

D

GMSL_D

输出

视频数据输出




功耗测试

静态功耗

7.14W

动态功耗

16.47W

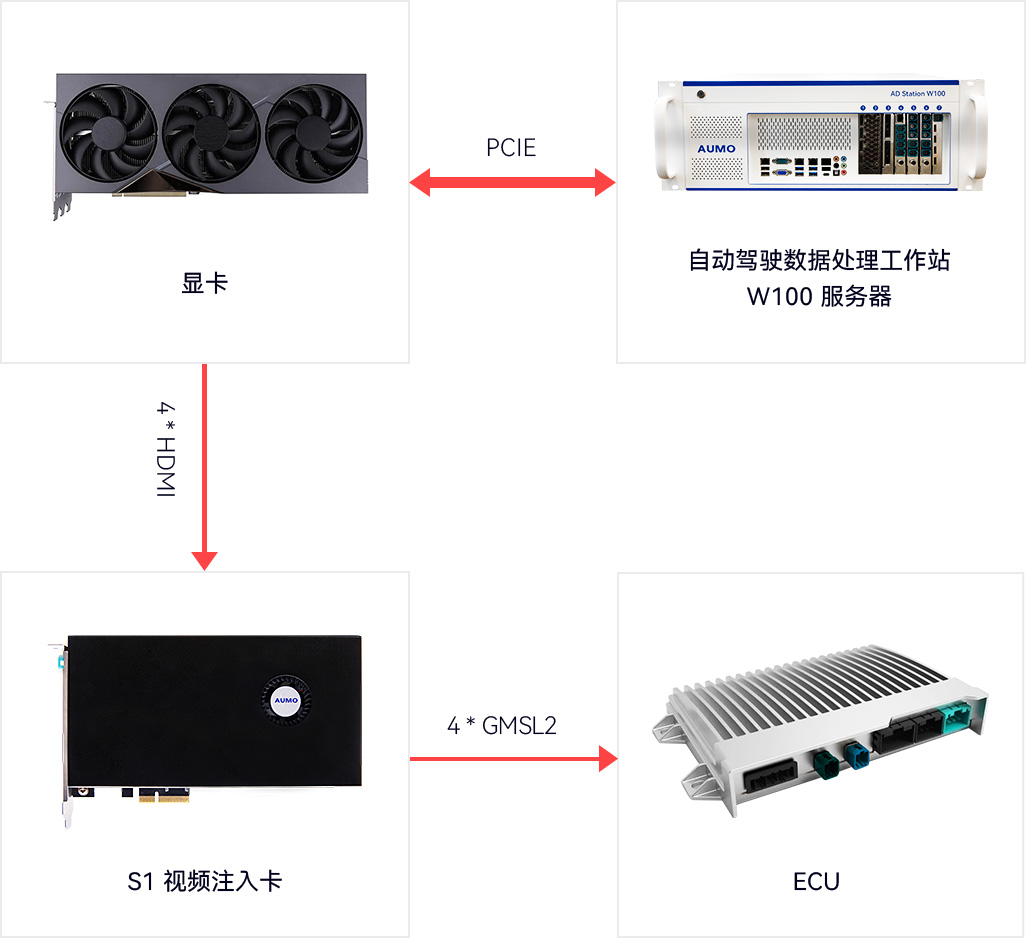

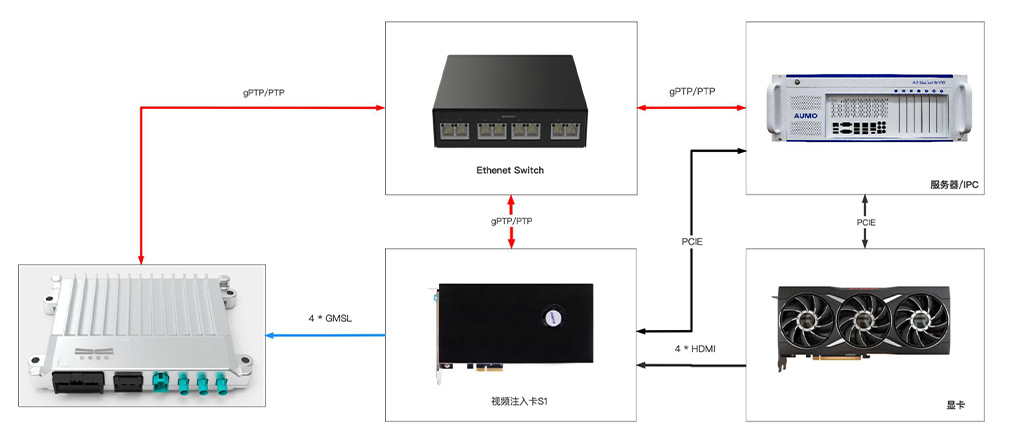

典型案例

硬件在环测试 HIL 解决方案,可实现多板卡并行拓展更多注入通道数

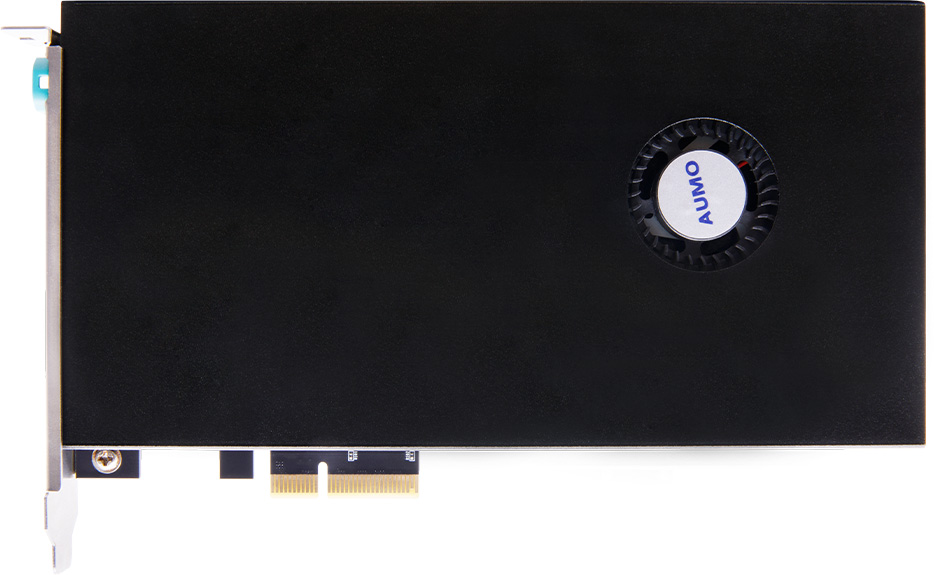

尺寸结构



应用领域

注入式图像仿真

用于无人驾驶系统视频仿真



车载视频播放系统

用于数据采集车辆的视频回放


HIL 硬件在环仿真

用于 ADAS、自动驾驶测试系统 HIL 在环仿真


所有出售产品主体保修期为 12 个月。
