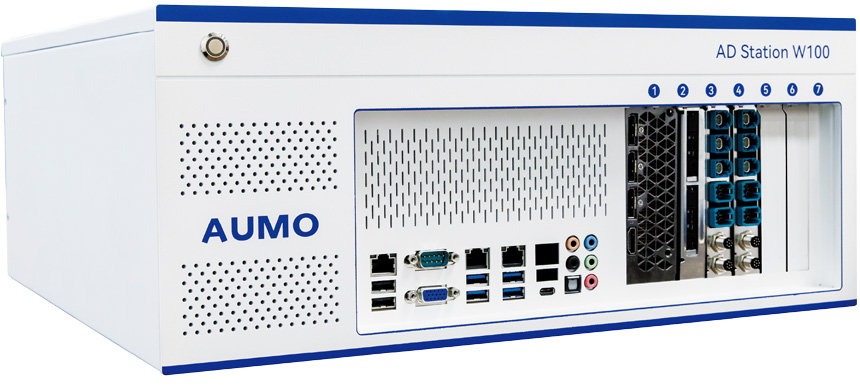

16 通道 PCIE 视频注入回灌系统 自动驾驶 HIL

实现最多 8 路 8M 和 16 路 2M 摄像头视频注入;同时支持 16 路 CAN/CANFD 和 6 路 1000BASE-T1 车载以太网的数据注入。





典型案例

硬件在环测试 HIL 解决方案,自主研发注入软件,实现 16 通道 PCIE 视频注入回灌


接口说明

机箱挡板接口: 6 个 1000BASE-T1 接口,4 个 4 合 1 Amphenal mini-Fakra 接口( 16  路视频输出 )以 及 4 个 M8 航空插座(含 16 路 CAN/CAN_FD 接口)



关键参数

串行器

可模拟 MAX96717 / MAX96717F / MAX9295A /

MAX96715, 串行器速率 3G / 6G。


对应解串器

支持 MAX96712 / MAX9296A 等

通道数

16 通道

 GMSL1/2

 视频输出


视频格式

YUV422、RAW12

输出分辨率

最多支持 16 通道 4096×2160@30fps 输出

PCIE

PCI Express Gen 3 x16

CAN

4 个 M8 航空插座(含 16 路 CAN/CAN_FD 接口)

车载以太网

6 个 1000BASE-T1 接口,支持 gPTP 授时时间戳,精度小于 1ms

FAKRA

4 合 1 Amphenal Z code mini-Fakra

线缆长度

GMSL1 模式下可达 40 米(3Gbps)
GMSL2 模式下可达 20 米(6Gbps)

SDK

提供 SDK 进行二次开发

升级

支持网口/PCIE 固件升级

操作系统

Linux / Windows

工作温度

0℃~70℃

存储温度

0℃~85℃

工作湿度

10%~90%

存储湿度

0~90%

尺寸

长宽:111.15 * 189.99(mm),标准4U 机箱,支持桌面或机架装配

应用领域

注入式图像仿真

用于无人驾驶系统视频仿真



车载视频播放系统

用于数据采集车辆的视频回放


硬件在环HIL仿真

用于 ADAS、自动驾驶测试系统在环HIL仿真
