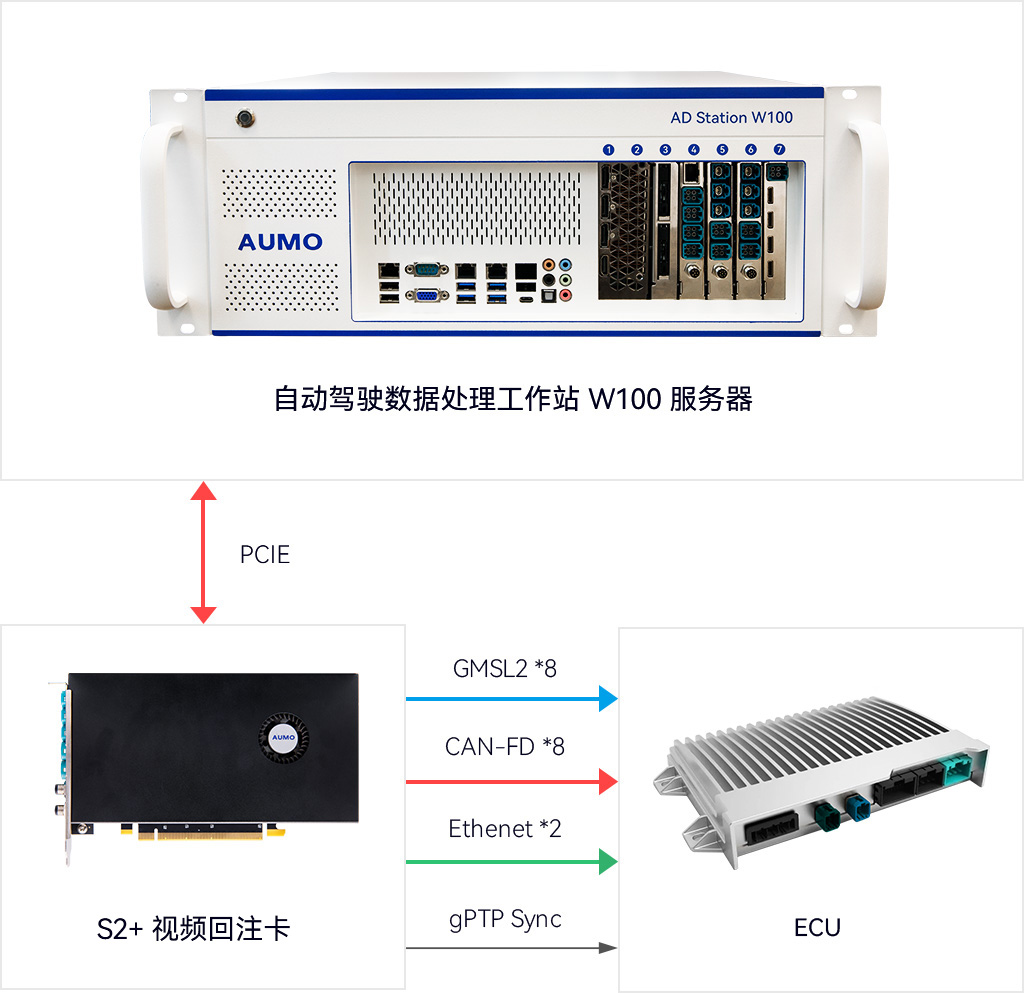

针对自动驾驶行业算法验证优化及硬件在环测试 HIL 注入需求提供的解决方案，可实现多板卡并行拓展更多注入通道数。通过 1 个 PCIE 3.0 X16 接口，实现 8 通道视频数据、2 通道 1000base-T1 数据、8 路 CAN/CAN-FD 数据对目标 ECU 进行注入，并提供 gPTP 时间戳同步功能，保证多通道数据的同步性，具有高集成度，高可靠性，节省使用空间，降低能耗，降低整套设备成本等特点。
8 通道 4096x 2160@30fps 输出，支持 GPU 显卡仿真渲染的视频
支持双卡并行，实现 16 通道同步回注
支持 gPTP 授时时间戳，精度小于 1ms
支持 Linux/Window 双系统，支持二次 SDK 开发
支持 YUV422、RAW12
高带宽数据传输
可进行实时或离线的数据高精度 16 路同步回放
支持多种类型传感器的解析
自主研发与技术支持，一站响应需求，支持定制化开发
自主配置多种触发方式、自定义信号等
硬件在环测试 HIL 解决方案，可实现多板卡并行拓展更多注入通道数
对外接口在挡板处共引出 3 个 1000BASE-T1 接口，2 个 4 合 1 Amphenal mini-Fakra 接口（ 8 路视频输出 ）以 及 2 个 M8 航空插座（含 8 路 CAN/CAN-FD 接口）
串行器
可模拟 MAX96717/MAX96717F/MAX9295A/MAX96793
对应解串器
支持 MAX96712/MAX9296A/MAX96792 等
通道数
8 通道模拟 GMSL/GMSL2/GMSL3 摄像头视频输出
输出分辨率
支持 8 通道 4096x 2160@30fps 同步输出
视频格式
YUV422、RAW12
PCIE接口
PCI Express Gen 3 x16 接口
车载以太网
3 个 1000BASE-T1 接口 支持 gPTP 授时时间戳，精度小于 1ms
CAN
8 个 CAN/CAN-FD 接口
升 级
支持 PC 端固件升级
操作系统
Linux/Windows
SDK
提供 SDK 进行二次开发
FAKRA
4 合 1 Amphenal Z code mini-Fakra
线缆长度
GMSL3 模式下可达 18米（12Gbps）
GMSL2 模式下可达 20米（6Gbps）
工作温度
-40℃~70℃
存储温度
-40℃~85℃
工作湿度
10%～90%
存储湿度
0～90%
供 电
PCIE 供电/12V 供电
重 量
400g
尺寸
长宽：111.15*189.99（mm）
MTBF
5 年
静态功耗
9.46W
动态功耗
22.15W

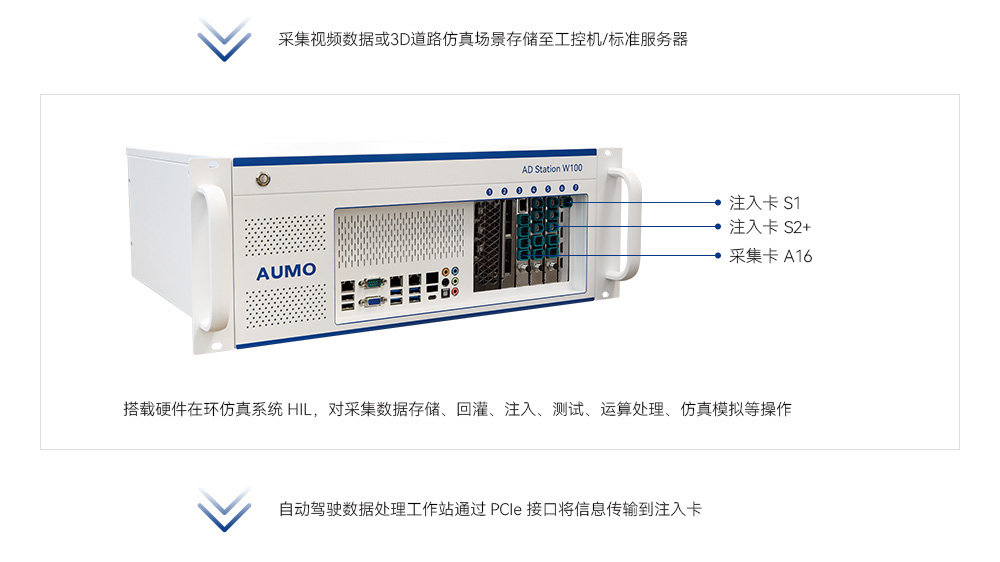

AD Station W100 是自动驾驶车辆采集计算、硬件在环仿真测试 HIL 的研发平台
可搭配 16 通道车载摄像头 GMSL 采集卡 A16、8 通道车载视频注入卡 S2+、4 通道车载视频注入卡 S1
用于无人驾驶系统视频仿真
用于数据采集车辆的视频回放
用于 ADAS、自动驾驶测试系统在环HIL仿真
所有出售产品主体保修期为 12 个月。
