自动驾驶桌面级 12通道 HDMI 视频注入系统 W50 新能源硬件在环仿真测试 HIL AUSIM ECU ADCU 回灌注入

  • 产品型号

    W50
  • 温度等级

    0℃ ~ 70℃
  • 产地

    上海
  • 价格

    ¥240000.00

产品推荐

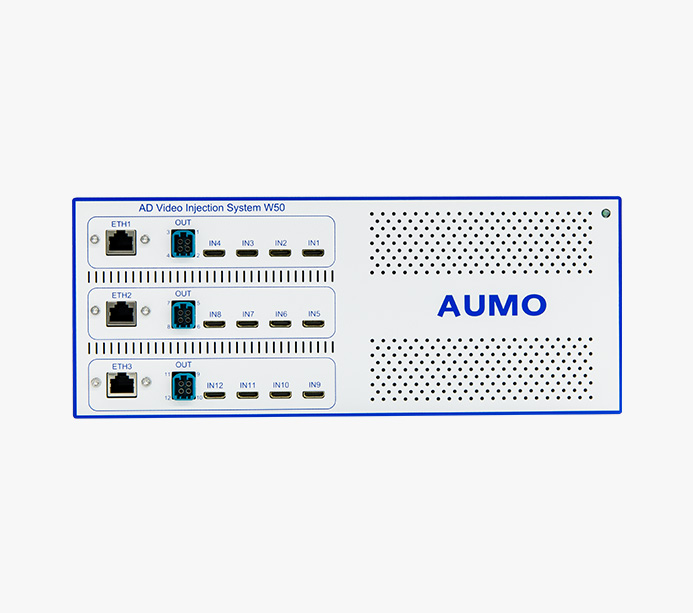

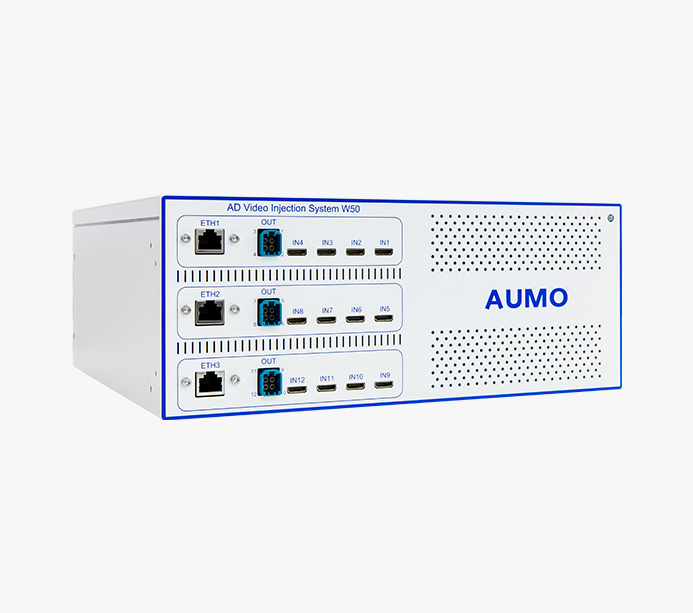

12 通道 HDMI 视频注入系统 W50

W50 支持仿真软件通过 HDM I线缆导出视频信号、通过GMSL线缆注入到域控制器开展自动驾驶测试验证。

产品已通过多家主机厂联调测试,其性能和稳定性等方面满足了客户端的严格要求,获得客户群的充分肯定。

  • ·自主研发设计

    针对自动驾驶行业算法验证优化提供的解决方案

  • ·12 通道视频注入

    支持 12 通道 HDMI 视频信号输入,最高12路 GMSL2 摄像头视频注入

  • ·gPTP同步注入

    3路千兆以太网、支持 gPTP 授时时间戳同步,精度小于 1m

  • ·服务器级别

    可长时间运转,支持桌面级、HIL台架多种配置使用方式




典型案例

AD Station W50 是硬件在环仿真测试 HIL 的研发平台理想选择。

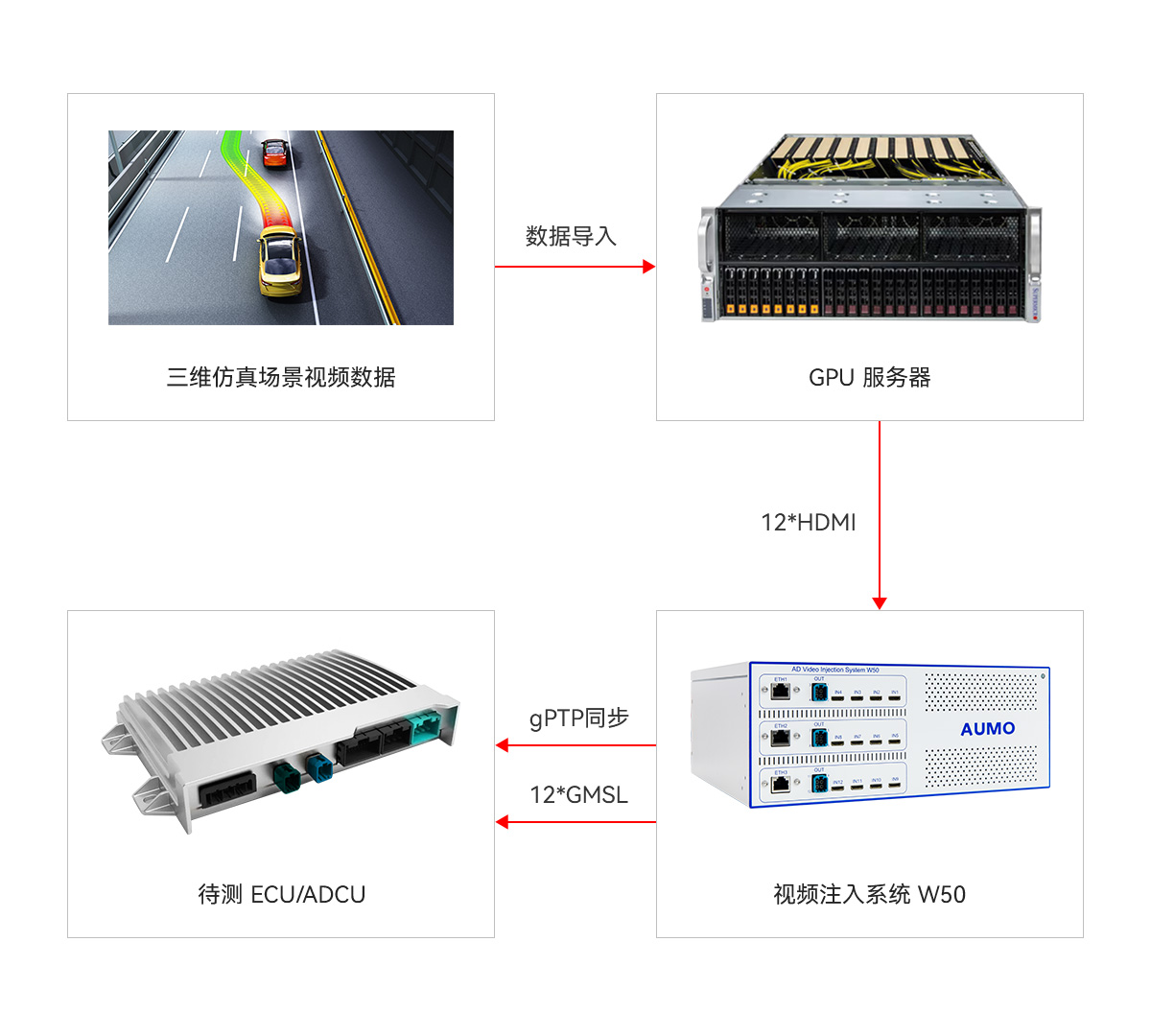

GPU 服务器通过 12路 HDMI 接口输入仿真场景到 W50, W50 模拟摄像头数据通过 12路 GMSL 摄像头接口和以太网接口gPTP同步注入仿真数据到待测试 ECU。


接口说明

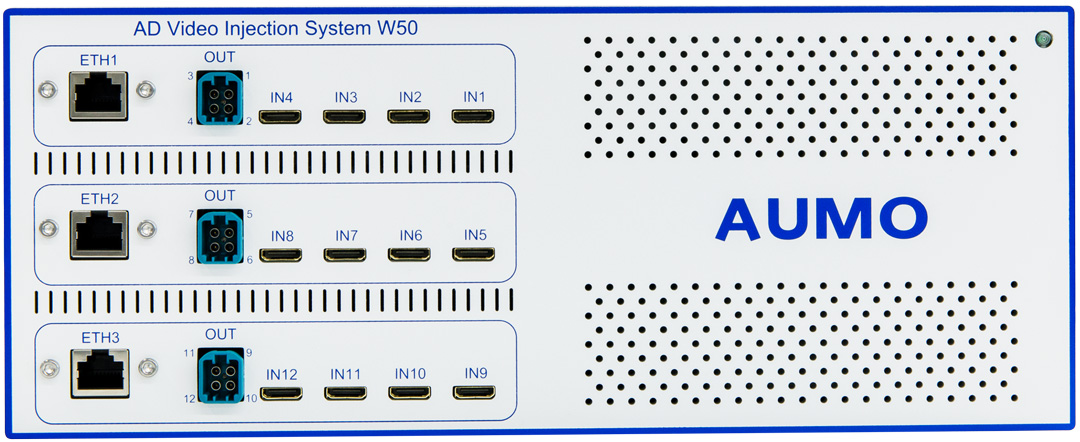

对外接口在挡板处共引出 12 个 mini HDMI 输入接口,3 个 4 合 1 Amphenal min-Fakra 接口(4 路视频输出),3 路千兆以太网口。



关键参数

串行器

支持 MAX96717、MAX96717F、MAX9295A、MAX96715等

串行器速率

3G / 6G

对应解串器

支持 MAX96712、MAX9296A等

FAKRA

4 合 1 Amphenal Z code min-Fakra接口

GMSL 输出

支持 4096×2160@30fps 输出

GMSL 通道数

12 通道 GMSL 1/2 视频注入

视频格式

YUV422、RAW12

HMDI 接口

Mini HDMI接口

HDMI 输入

支持4096×2160@30fps输入

HDMI 通道数

12 通道 HDMI 视频输入

同步注入

3路以太网接口,支持 gPTP 授时时间戳同步,精度小于 1m

线缆长度

GMSL1 模式下可达 40 米(3Gbps)
GMSL2 模式下可达 20 米(6Gbps)

升级

支持网口固件升级

工作温度

0℃~70℃

存储温度

-40℃~85℃

工作湿度

10%~90%

存储湿度

0~90%

供电

220V 供电

重量

2Kg

尺寸

长高深:300*120*286(mm))

MTBF

5 年

功耗测试

静态功耗

21.42W

动态功耗

49.41W

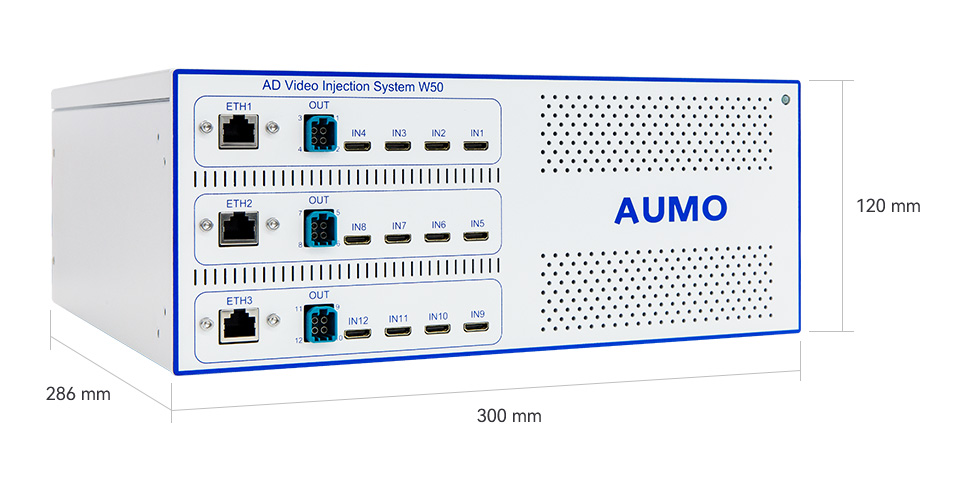

尺寸结构


应用领域

注入式图像仿真

用于无人驾驶系统视频仿真


车载视频播放系统

用于数据采集车辆的视频回放


硬件在环HIL仿真 AUSIM

用于 ADAS、自动驾驶测试系统在环HIL仿真



所有出售产品主体保修期为 12 个月。
